Stellen Sie sich vor: Die neue Heizung steht bereit, die Kessel sind modern, aber das Haus bleibt kalt. Warum? Weil die Adern des Systems - die Rohrleitungen sind der entscheidende Faktor für eine effiziente Wärmeverteilung. Viele Hausbesitzer unterschätzen diesen Teil der Heizungsmodernisierung ist mehr als nur der Austausch des alten Kessels.. Ein schlecht geplantes Rohrsystem führt zu kalten Ecken, hohem Energieverbrauch und teuren Reparaturen. Die richtige Verlegung ist kein Glücksspiel, sondern reine Physik und Handwerk.
In diesem Artikel zeige ich Ihnen, wie Sie von der ersten Skizze bis zum finalen hydraulischen Abgleich vorgehen. Egal ob Altbau oder Neubau: Die Prinzipien bleiben gleich. Wir klären auf, wann Sie welche Verlegeart wählen sollten, wie Sie den richtigen Rohrdurchmesser berechnen und warum der Unterschied zwischen Vor- und Rücklauf über Erfolg oder Misserfolg entscheidet.
Die Planungsphase: Der Grundstein für Effizienz

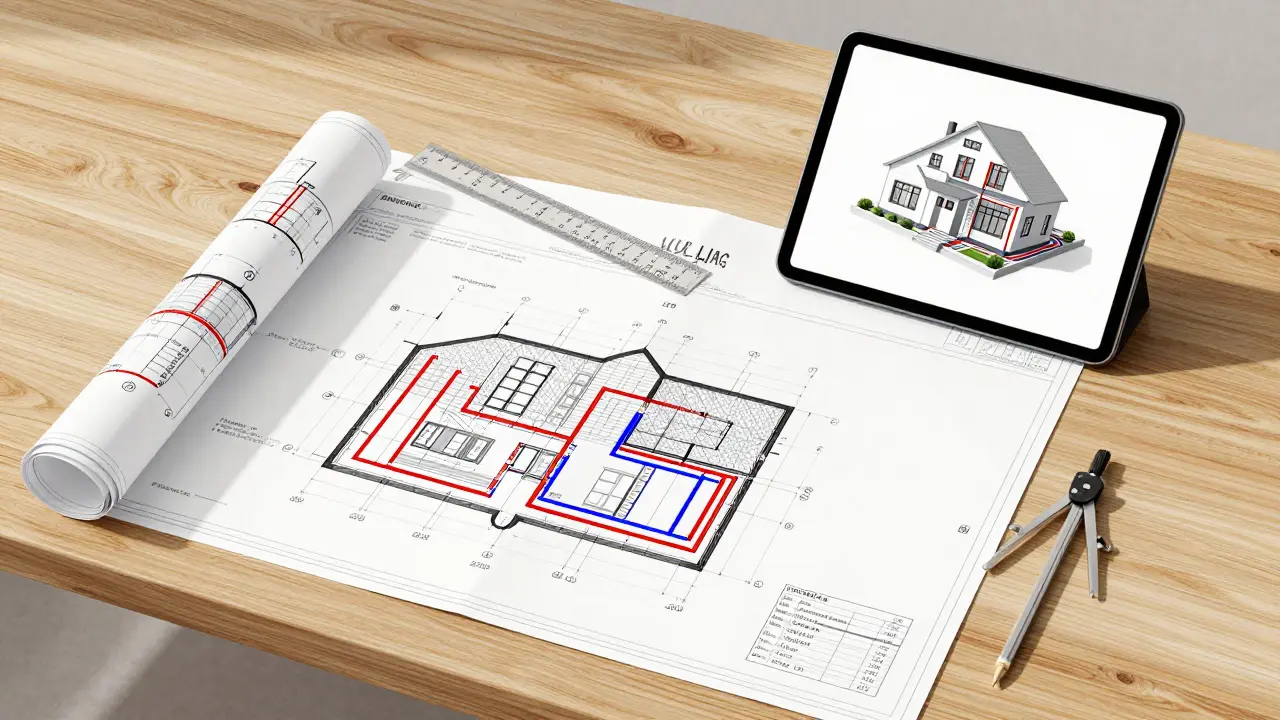

Bevor auch nur ein einziger Schlitz in die Wand gesägt wird, muss das Papier sprechen. Die Planung der Heizungsanlage bestimmt Kosten, Komfort und Energieeffizienz maßgeblich. beginnt mit einer einfachen Frage: Wo kommen die Heizkörper hin? Diese Positionen diktieren die gesamte Routenführung der Rohre. Ein Fachbetrieb erstellt hier einen detaillierten Rohrleitungsplan ist die technische Blaupause für die Installation., der jeden Meter berücksichtigt.
Warum ist das so wichtig? Weil jede Ecke, jeder Bogen und jedes Verbindungsstück Druckverlust verursacht. Wenn Sie das nicht vorher berechnen, pumpen Ihre Umwälzpumpen später gegen Widerstände anstatt Wasser zu bewegen. Das Ergebnis: Lärm im System und hohe Stromkosten. Berechnen Sie zunächst den Wärmebedarf jedes Raumes. Daraus leiten sich die Leistungen der einzelnen Heizkörper ab. Nur wenn diese Daten stimmen, können Sie die richtigen Rohrdurchmesser auswählen.
Sternförmig oder Ringförmig? Die Wahl der Topologie
Es gibt zwei Hauptwege, wie Wasser durch Ihr Haus fließt. Die Entscheidung hängt stark von der Gebäudestruktur ab. Hier ist der direkte Vergleich:
| Merkmal | Sternförmige Verlegung | Ringförmige Verlegung |
|---|---|---|
| Geeignet für | Bungalows, Wohnungen, Flachdecken | Mehrgeschossige Häuser, Mehrfamilienhäuser |
| Aufbau | Jeder Heizkörper hat eigene Leitung vom Verteiler | Steigleitungen führen durch Etagen, Heizkörper werden hintereinander geschaltet |
| Vorteil | Einfache Regelung, individueller Hydraulikabgleich pro Raum | Geringerer Materialaufwand bei vielen Stockwerken |
| Nachteil | Höherer Rohrmaterialverbrauch | Komplexerer hydraulischer Abgleich nötig |
| Verteilerposition | Zentral im Keller oder Technikraum | Oft dezentral oder vertikal in Schächten |
Bei der sternförmigen Verlegung führt jedes Paar von Vor- und Rücklauf direkt zum jeweiligen Heizkörper. erhalten Sie maximale Kontrolle. Wenn es im Schlafzimmer zu warm ist, drehen Sie einfach die Thermostatventile dort runter, ohne dass das Wohnzimmer friert. Das liegt daran, dass jeder Kreislauf unabhängig ist. In Einfamilienhäusern mit einer Etage oder flachen Decken ist dies oft die bevorzugte Methode, da sie einfacher zu planen und zu warten ist.
Die ringförmige Verlegung schaltet mehrere Heizkörper in einer Schleife hintereinander. spart Material, wenn Sie viele Stockwerke haben. Hier laufen sogenannte Steigleitungen vertikal durch das Haus. Von diesen Hauptadern zweigt das Wasser dann horizontal ab. Der Haken: Wenn Sie einen Heizkörper an einem Ende der Kette stark drosseln, bekommt der nächste weniger Wasser. Daher erfordert diese Methode einen präzisen hydraulischen Abgleich, damit alle Radiatoren gleichmäßig warm werden.
Rohrdurchmesser richtig bemessen
Zu dicke Rohre? Das Wasser fließt zu langsam, die Pumpe arbeitet ineffizient. Zu dünne Rohre? Hohe Strömungsgeschwindigkeit erzeugt Geräusche und erhöht den Druckverlust unnötig. Es gibt Faustregeln, die Ihnen helfen, den Überblick zu behalten, besonders bei der sternförmigen Verlegung.
- Hauptleitungen (Zum/Vom Verteiler): In der Regel 26 mm Außendurchmesser. Dies sorgt für genügend Durchflusskapazität für das gesamte System.
- Heizkörper bis 7 kW Leistung: Hier reichen Rohre mit 20 mm Durchmesser aus. Das deckt die meisten Standard-Wohnzimmer-Radiatoren ab.
- Heizkörper bis 3,5 kW Leistung: Für kleine Räume wie Badezimmer oder Flure genügen oft 16 mm Rohre.
Achtung: Bei der ringförmigen Verlegung gelten diese Faustformeln nicht pauschal. Da sich die Strömungsmenge entlang der Kette ändert (das erste Element bekommt mehr Wasser als das letzte), müssen Sie die Durchmesser oft stufenweise anpassen oder sich auf eine professionelle Berechnung verlassen. Ein Fehler hier kostet später viel Komfort.
Materialwahl und Verbindungstechnik
Nicht jedes Rohr passt zu jedem anderen. Die Wahl des Materials bestimmt, wie Sie die Teile zusammenfügen. Heute dominieren Kunststoffverbundrohre (wie PEX oder PERT) und Kupfer. Stahl spielt kaum noch eine Rolle in modernen Wohnanlagen, außer bei industriellen Anwendungen oder sehr alten Bestandsbauten.
- Kupferrohre: Werden klassisch verlötet. Das erfordert Hitze, Lötzinn und Erfahrung. Die Verbindung ist dauerhaft und robust, aber zeitaufwendig. Ideal für sichtbare Installationen oder wenn hohe Temperaturen gefordert sind.

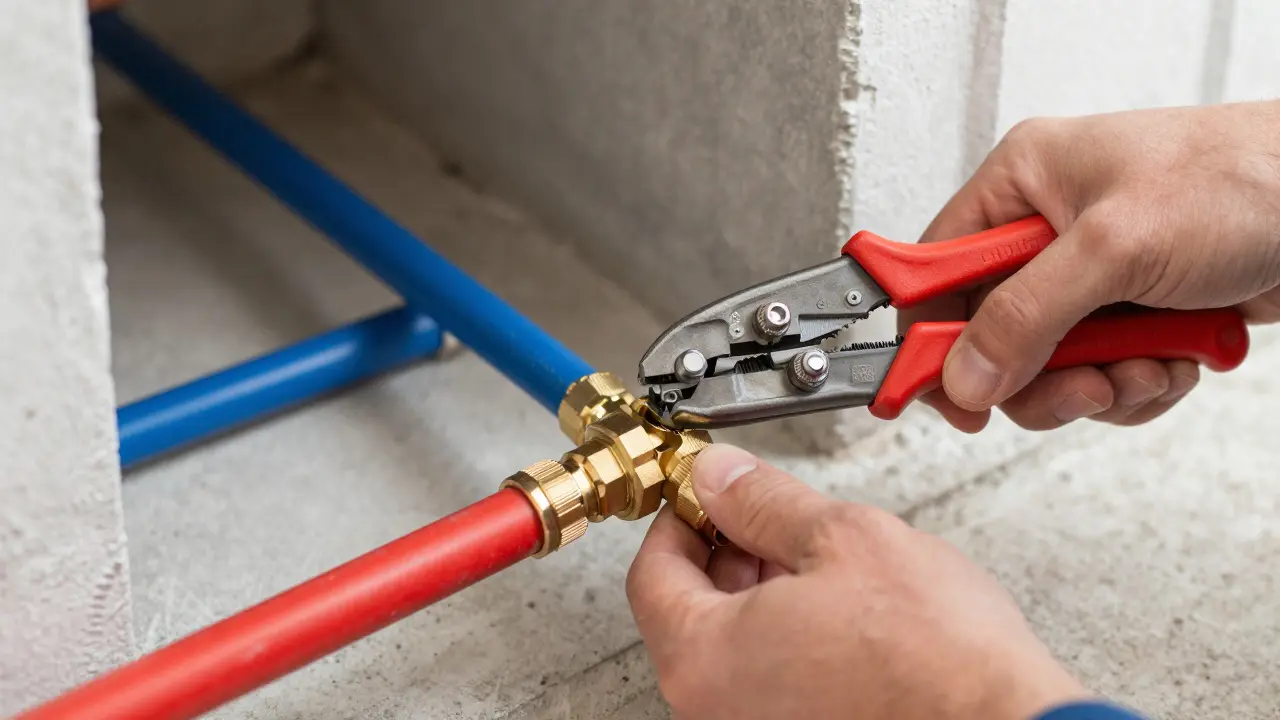

- Kunststoffrohre (PEX/PERT): Werden meist verpresst. Mit einer speziellen Pressezange wird ein Metallring um das Rohr und das Fitting gepresst. Schnell, sauber und sicher. Keine offenen Flammen nötig.
- Stahlrohre: Müssen verschraubt werden. Dafür benötigen Sie einen Gewindeschneider, um ein Außengewinde zu erzeugen. Dann folgen Dichtpasten oder Teflonband. Aufwendig und korrosionsanfällig, daher selten in Neubauten.
Wichtig: Mischen Sie keine Materialien ohne Übergangsstücke! Kupfer und Edelstahl dürfen sich im direkten Kontakt nicht berühren, sonst entstehen galvanische Korrosion. Nutzen Sie immer passende Fittings sind die Verbindungselemente zwischen Rohren und Armaturen., die für Ihr spezifisches Material konzipiert sind.
Praktische Installation: Von der Messung zum Anschluss
Jetzt geht es ans Eingemachte. Die eigentliche Montage folgt einem strengen Rhythmus. Gehen Sie systematisch vor, um Fehler zu vermeiden.
Zuerst legen Sie das Material nach dem Plan aus. Messen Sie genau. „Zweimal messen, einmal schneiden“ gilt hier doppelt. Nutzen Sie einen scharfen Rohrschneider für saubere, senkrechte Schnitte. Eine Metallsäge mit Führung funktioniert auch, hinterlässt aber oft Grate. Diese Grate müssen Sie unbedingt mit einer Feile entfernen („entgraten“). Warum? Weil Grate die Strömung stören und Dichtungen beschädigen können.
Markieren Sie jedes Rohr sofort! Kleben Sie ein kleines Etikett darauf: „Vorlauf“ oder „Rücklauf“. Das klingt trivial, ist aber die häufigste Fehlerquelle. Wenn Sie später den Vorlauf unten und den Rücklauf oben anschließen, zirkuliert das Wasser nicht richtig. Der Heizkörper bleibt kalt, weil heißes Wasser oben eingeht und kühles unten wieder herauskommt - physikalisch korrekt. Durcheinander bringt das System zum Erliegen.
Der Anschluss am Heizkörper erfolgt standardmäßig so:
- Vorlauf (Heißes Wasser): Oben am Heizkörper.
- Rücklauf (Kühleres Wasser): Unten am Heizkörper.
Verwenden Sie beim Verschrauben niemals Gewalt. Handfest plus eine halbe Umdrehung mit dem Schlüssel reicht meist. Überziehen Sie die Mutter nicht, sonst reißen Sie das Gewinde oder quetschen die Dichtung kaputt.
Isolierung und Verblendung
Ein installiertes Rohr ist noch kein fertiges Rohr. Wenn Sie die Leitungen unisoliert lassen, heizen Sie Ihren Keller oder Ihre Wände statt Ihrer Wohnräume. Die Isolierung ist kein optionaler Extra-Schritt, sondern Pflicht für die Effizienz.
Verwenden Sie Schaumstoffisolierschläuche, die eng anliegen. Lücken führen zu Kondenswasserbildung und Wärmeverlust. Besonders kritisch sind die Stellen um Ventile und Anschlüsse. Hier nutzen Sie spezielle Formteile oder schneidbare Isoliermaterialien.
Wie bringen Sie die Rohre versteckt unter? Zwei Optionen:
- Schlitzinstallation: Sie sägen Nischen in die Wand. Das ist staubig und laut, aber das Ergebnis ist unsichtbar. Ideal bei Renovierungen, wo Sie sowieso die Wände neu verputzen.
- Vorwandinstallation: Sie bauen eine Trockenbauwand vor die Rohre. Flexibler, schneller, aber es kostet etwas Platz. Perfekt für Neubauten oder große Sanierungen.
- Sockelleisten: Spezielle Leisten mit Kanälen für Rohre. Gut für Nachrüstungen, wo man keine Wände öffnen will.
Hydraulischer Abgleich: Der finale Test
Alles installiert? Noch nicht fertig. Jetzt kommt der hydraulische Abgleich. Dabei stellen Sie die Strömungsmengen an jedem Heizkörper so ein, dass genau die Menge Wasser fließt, die für die berechnete Wärmeleistung nötig ist. Ohne diesen Schritt läuft Ihr System im Ungleichgewicht. Einige Räume werden zu heiß, andere frieren. Die Pumpe verbraucht unnötig Strom.
Messen Sie die Temperaturen an Vor- und Rücklauf. Der Unterschied sollte idealerweise etwa 10-12 Grad betragen. Ist der Rücklauf fast so warm wie der Vorlauf, fließt zu viel Wasser. Ist er sehr kalt, fließt zu wenig. Justieren Sie die Stellventile entsprechend. Dieser Schritt macht den Unterschied zwischen einer funktionierenden und einer optimierten Heizung aus.
Muss ich die Rohrleitungen selbst isolieren?
Ja, absolut. Unisolierte Rohre verlieren bis zu 15% ihrer Wärmeenergie, bevor sie den Heizkörper erreichen. Nutzen Sie dafür passende Isolierschläuche aus Schaumstoff, die Sie leicht zuschneiden und zukleben können. Besonders wichtig ist die Isolierung in unbeheizten Bereichen wie Kellern oder Garagen.
Was passiert, wenn ich Vor- und Rücklauf vertausche?
Das Heizsystem funktioniert dann nicht korrekt. Heißes Wasser muss oben eingehen, damit es durch Konvektion im Heizkörper nach unten sinkt und dabei Wärme abgibt. Wird kaltes Wasser von unten eingespeist, stagniert die Zirkulation. Der Heizkörper bleibt lauwarm oder kalt, und der Energieverbrauch steigt drastisch an, da die Pumpe versucht, das Defizit auszugleichen.
Ist die sternförmige Verlegung immer besser?
Nicht unbedingt. Sie ist komfortabler und einfacher zu regeln, verbraucht aber deutlich mehr Rohrmaterial und benötigt mehr Platz für den Verteiler. In hohen Mehrfamilienhäusern ist die ringförmige Verlegung mit Steigleitungen oft kostengünstiger und platzsparender, obwohl sie einen aufwendigeren hydraulischen Abgleich erfordert.
Welchen Rohrdurchmesser brauche ich für einen normalen Wohnzimmerradiator?
Für einen typischen Wohnzimmerradiator mit einer Leistung von bis zu 7 kW empfehlen sich Rohre mit einem Außendurchmesser von 20 mm bei der sternförmigen Verlegung. Für kleinere Radiatoren unter 3,5 kW (z.B. im Bad) reichen oft 16 mm aus. Die Hauptleitung vom Verteiler sollte jedoch mindestens 26 mm haben.
Kann ich Kupfer und Kunststoffrohre mischen?
Ja, aber nur mit speziellen Übergangsfittings. Direkter Kontakt zwischen unterschiedlichen Metallen oder bestimmten Kunststoffen kann zu chemischen Reaktionen oder Undichtigkeiten führen. Nutzen Sie zertifizierte Verbundstücke, die beide Materialien sicher verbinden, und achten Sie darauf, dass keine galvanische Korrosion entsteht.
