Endoskopkamera und Leitungssucher: Verborgene Leitungen finden

Stellen Sie sich vor, Sie stehen in Ihrem Badezimmer und müssen eine neue Steckdose installieren. Der Putz ist dick, die Wände sind alt, und der alte Bauplan fehlt längst im Archivkeller. Ein einziger falscher Schlag mit dem Hammer kann eine Wasserleitung oder ein Stromkabel treffen - und aus einem schnellen Projekt wird eine teure Wasserkatastrophe. Hier kommen zwei Helden der modernen Haustechnik ins Spiel: der Leitungssucher und die Endoskopkamera. Während der eine unsichtbare elektromagnetische Felder spürt, schickt der andere ein Auge durch kleinste Löcher. Zusammen bilden sie das ultimative Duo für zerstörungsfreie Diagnostik.

Wie ein Leitungssucher versteckte Kabel enttarnt

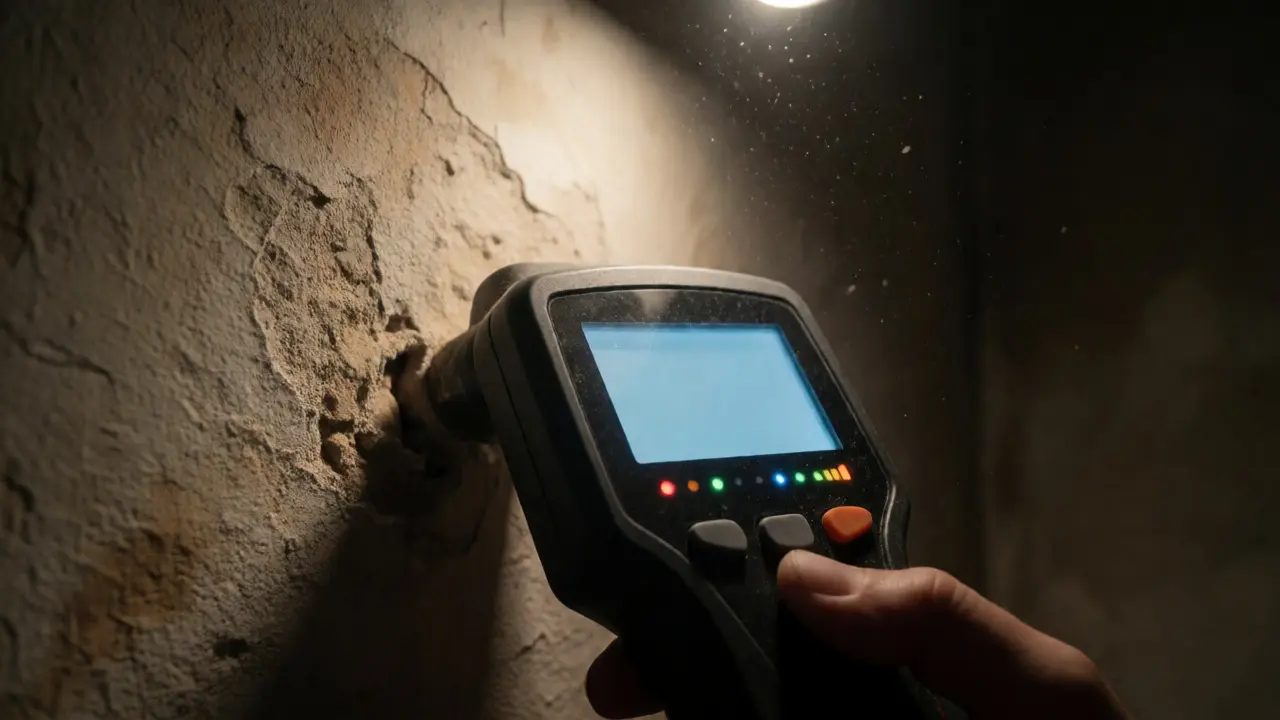

Ein Leitungssucher, oft auch als Kabelortungsgerät bezeichnet, funktioniert wie ein Metalldetektor, nur intelligenter. Er besteht meist aus zwei Teilen: einem Sender und einem Empfänger. Der Sender legt ein spezifisches Signal auf den gesuchten Leiter - egal ob dieser unter Spannung steht oder nicht. Der Empfänger wandert dann über die Wand und piept lauter, je näher er der Quelle kommt. Moderne Geräte wie der Fluke Pro3000 nutzen Frequenzen zwischen 33 kHz und 200 kHz, um Störungen zu minimieren und selbst tiefer liegende Leitungen im Beton zu orten.

Warum ist das besser als ein billiger Stud-Sensor? Einfache Detektoren melden nur "Hier ist etwas Metallisches". Ob das nun ein Nagel, eine Stahlstrebe oder Ihr Stromkabel ist, wissen sie nicht. Ein guter Leitungssucher unterscheidet zwischen aktiven und passiven Leitern. In einer Studie von Fluke wurde gezeigt, dass professionelle Nutzer mit solchen Geräten die Zeit zur Identifikation von Sicherungskreisen um 65 % verkürzen konnten. Das klingt technisch, bedeutet im Alltag aber einfach: weniger Bohrungen, weniger Fehlschläge, weniger Ärger.

Doch Vorsicht ist geboten. Bei dichten Kabelbündeln oder abgeschirmten Leitungen stoßen auch High-End-Geräte an ihre Grenzen. Die Interferenz mehrerer Signale kann zu "Geisterorten" führen. Deshalb gilt die goldene Regel: Ortung ist eine Wahrscheinlichkeitsrechnung, keine Garantie. Wenn Sie wirklich sicher gehen wollen, kombinieren Sie die akustische Anzeige mit visuellen Hinweisen aus dem Schaltplan oder alten Fotos.

Die Endoskopkamera: Ein Blick hinter die Wand

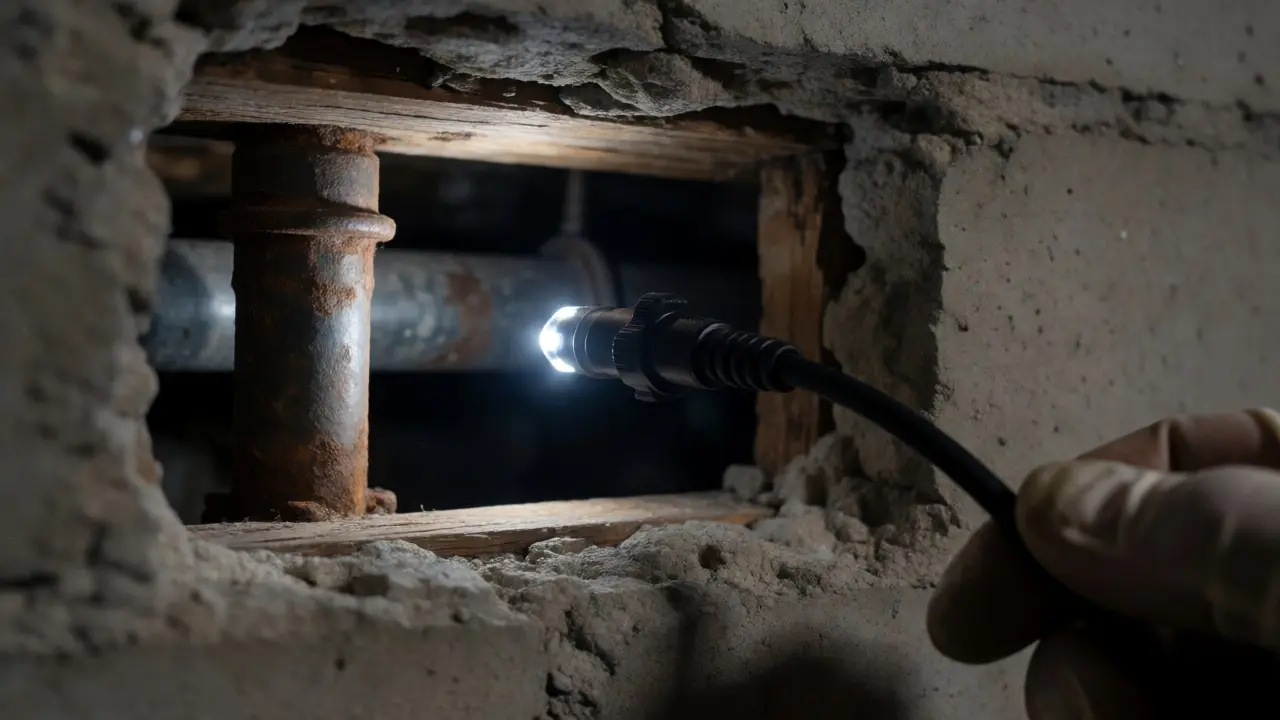

Wenn der Leitungssucher sagt "Da vorne könnte was sein", liefert die Endoskopkamera den Beweis. Ursprünglich aus der Medizin stammend, hat die Miniaturisierung von Kamerasensoren diese Technik für Handwerker erschwinglich gemacht. Eine flexible Sonde, oft nur 5,5 mm bis 12 mm dick, trägt eine winzige Kamera und LEDs am Kopfende. Diese Sonde lässt sich durch kleine Bohrlöcher oder offene Rohrmündungen schieben und überträgt Live-Bilder auf Ihr Smartphone oder einen dedizierten Monitor.

Der große Vorteil? Sie sehen genau, was passiert. Ist das Rohr verstopft? Wo sitzt der Knick? Läuft dort tatsächlich Wasser, oder ist es nur Kondensat? Modelle von Herstellern wie VEVOR bieten heute Auflösungen bis 1080p und wasserdichte IP68-Köpfe, die sogar in feuchten Kellern oder Abwasserkanälen bestehen. Die Beleuchtung ist dabei entscheidend: Mit 6 bis 12 LEDs erzeugen gute Geräte bis zu 10.000 Lux Lichtstärke direkt am Objekt. Ohne diese Power sehen Sie im dunklen Rohr nur Schwarz.

Ein häufiger Fehler bei Anfängern ist die falsche Handhabung der Sonde. Wer zu viel Druck ausübt, riskiert, dass das flexible Schlauchsystem knickt oder bricht. Stattdessen sollte man die Sonde sanft vorschieben und bei Widerstand kurz innehalten, um die Richtung zu korrigieren. Profis nutzen zudem spezielle Führungshilfen, um die Kamera gezielt um Ecken zu lenken, denn nicht jedes Modell biegt sich willkürlich in jede Richtung.

Warum die Kombination unschlagbar ist

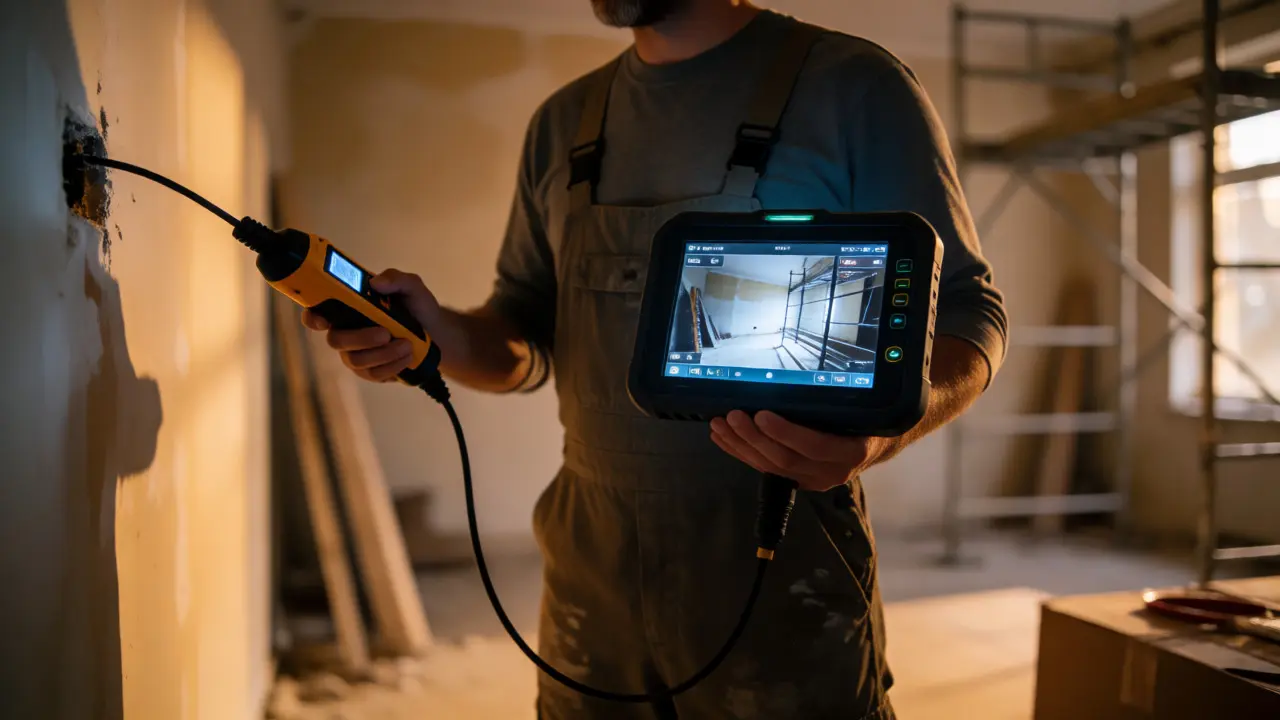

Experten wie Dr. Markus Weber von der TU München betonen, dass die wahre Stärke in der Synergie liegt. Der Leitungssucher gibt Ihnen die grobe Orientierung - er sagt Ihnen, wo Sie bohren sollten, um die Leitung zu erreichen. Die Endoskopkamera bestätigt dann, ob Sie richtig liegen und zeigt den Zustand der Umgebung. Stellen Sie sich eine Altbausanierung vor: Der Leitungssucher lokalisiert ein Kupferrohr hinter Rigips. Sie bohren ein kleines Loch. Statt blind weiterzubohren, stecken Sie die Endosonduktur hinein und sehen, dass das Rohr rostig ist und direkt daneben ein Holzbalken verläuft. Diese Information rettet Ihre Bohrer und Ihren Rücken.

In der Praxis reduziert diese kombinierte Methode Reparaturkosten erheblich. Laut Daten von VEVOR sinken die Kosten um durchschnittlich 47 %, weil unnötige Aufbrüche vermieden werden. Warum eine ganze Wand aufreißen, wenn ein 10-mm-Loch reicht? Besonders bei komplexen Installationen, etwa in Bädern mit vielen Leitungen, ist die visuelle Bestätigung unverzichtbar. Der Leitungssucher allein kann nicht sagen, ob ein "Signal" von einem echten Kabel oder einem metallischen Dübel stammt. Die Kamera klärt das in Sekunden.

Praktische Tipps für den Einsatz

Bevor Sie loslegen, prüfen Sie Ihre Ausrüstung. Für den Leitungssucher gilt: Kalibrieren Sie das Gerät immer an einer bekannten Stelle, z.B. neben einer Schalterdose. Wählen Sie die richtige Frequenz - niedrige Frequenzen dringen tiefer ein, hohe sind genauer an der Oberfläche. Wenn Sie spannungsführende Leitungen suchen, nutzen Sie die induktive Klemme, falls vorhanden, um das Signal sauber einzukoppeln.

• Vorbereitung: Entfernen Sie alle metallischen Gegenstände aus der Nähe der Messstelle, um Störungen zu vermeiden.
• Bohrtechnik: Bohren Sie beim Endoskop-Einsatz langsam und gerade. Schräge Löcher machen die Navigation zur Qual.
• Lichtmanagement: Dimmen Sie das Umgebungslicht, wenn möglich, damit die Kamera-Kontraste besser erkennt.
• Dokumentation: Machen Sie Screenshots oder Videos. Im Streitfall mit Handwerkern oder Versicherungen sind diese Bilder Gold wert.

Achten Sie auch auf die Kompatibilität Ihrer Endoskopkamera. Viele günstige Modelle setzen voraus, dass Ihr Smartphone OTG-fähig (On-The-Go) ist. Prüfen Sie das vorher, sonst haben Sie ein tolles Werkzeug, das an Ihrem Handy nicht läuft. Außerdem: Reinigen Sie die Linse nach jedem Einsatz. Fett und Staub vom Bohren verschmieren das Bild und machen die nächste Inspektion unbrauchbar.

Kaufberatung: Was braucht man wirklich?

Müssen es immer die teuersten Geräte sein? Nicht unbedingt. Für gelegentliche Heimwerker-Aufgaben reichen solide Mittelklasse-Geräte völlig aus. Aber sparen Sie nicht am falschen Ende. Billige Leitungssucher unter 50 Euro liefern oft chaotische Ergebnisse, besonders in Betonwänden. Ein gutes Einsteigermodell kostet eher 100 bis 200 Euro und bietet stabile Messwerte. Bei Endoskopen achten Sie auf die Kabellänge. 3 Meter reichen für einfache Rohre, aber für längere Strecken oder komplexe Wege brauchen Sie mindestens 10 bis 20 Meter Flexibilität.

Der Markt wächst rasant. Studien prognostizieren jährliche Zuwächse von über 10 % für nicht-invasive Inspektionstechnik. Neue Technologien wie KI-gestützte Auswertung (bei Fluke bereits angekündigt) oder LiDAR-Scans (bei PipeTech in Entwicklung) werden die Präzision weiter erhöhen. Doch auch heute schon gilt: Qualität schlägt Quantität. Ein zuverlässiges Werkzeug, das Sie beherrschen, ist besser als fünf billige Geräte, die widersprüchliche Anzeigen liefern.

Letztendlich geht es darum, Vertrauen in Ihre Arbeit zu gewinnen. Wenn Sie wissen, was hinter der Wand steckt, arbeiten Sie schneller, sauberer und sicherer. Die Investition in einen guten Leitungssucher und eine brauchbare Endoskopkamera amortisiert sich oft schon nach dem ersten großen Projekt, bei dem Sie eine geplatzte Wasserleitung verhindert haben.
